PM 3D- GEOTEX M20
PM 3D-GEOTEX M20 ist eine leichte 20 mm hohe dreidimensionale weiche Wirrfasermatte, die über eine außergewöhnlich hohe
Drainagekapazität verfügt.

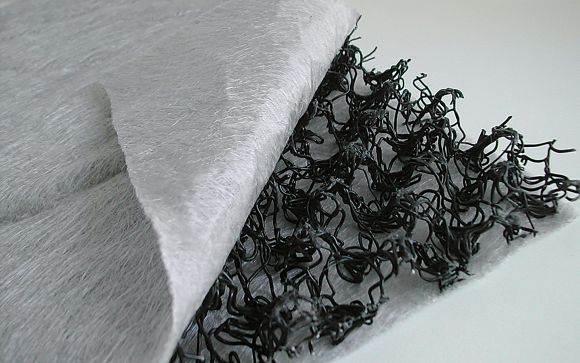

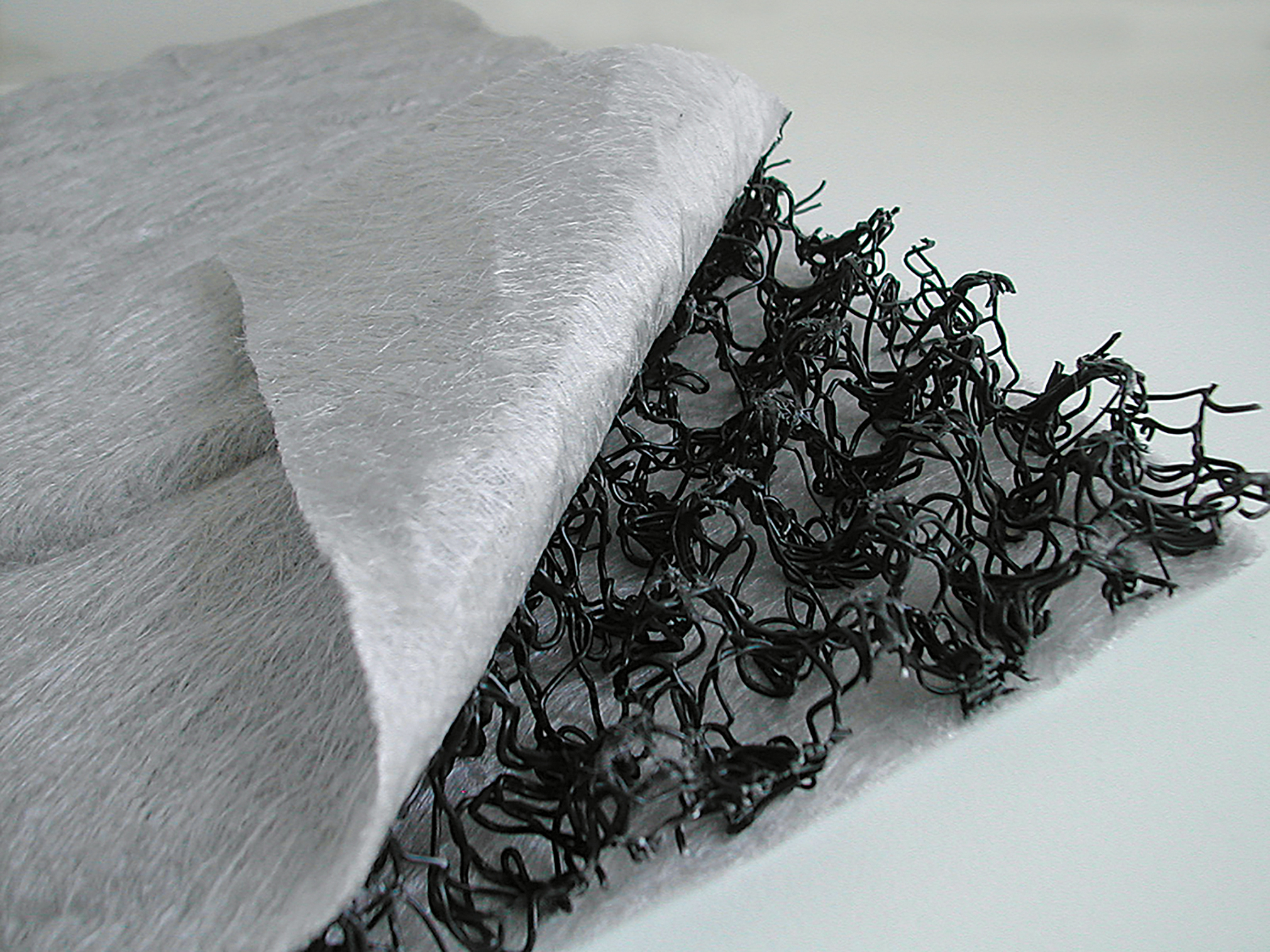

PM 3D-GEOTEX M20 ist eine leichte 20 mm hohe dreidimensionale weiche Wirrfasermatte, die über eine außergewöhnlich hohe Drainagekapazität verfügt. Der Kern besteht aus robusten Polypropylen Monofilamenten mit einem hohen Hohlraumanteil und ist beidseitig mit einem Geotextil als Filter kombiniert. Die Wirrfasermatte weist eine höckerförmige Doppelnoppen-struktur auf für eine hervorragende Drainagekapazität. Als „weiche“ Drainage passt der Geokunststoff sich dem Untergrund optimal an. Ideal für Grund- und Stützmauern, Entwässerung als verlorene Schalung auf Schlitzwänden, extensiv begrünte Flachdächer und Tiefgargendecken.
Technische Daten
Eigenschaften des Verbundstoffes
| Eigenschaft | Wert | Toleranz |
|---|---|---|
| Material | PP Monofilamente mit zwei PP Geotextilien | |
| Flächengewicht | ca. 780 g/m² | ± 12 % |
| Dicke bei 2 kPa | ca. 20 mm | - 2 % |
| Zugfestigkeit MD | ca. 15,2 kN/m | - 2 % |
| Wasserableitfähigkeit in der Ebene: | ||
| weich – weich; i = 1,0 | ca. 4,1 l/s·m bei 20 kPa | ± 30 % |
| hart – weich, i = 1,0 | ca. 4,3 l/s·m bei 20 kPa | |
| hart – weich, i = 1,0 | ca. 1,25 l/s·m bei 50 kPa | |
| hart – weich, i = 1,0 | ca. 0,31 l/s·m bei 100 kPa | |
| hart – weich, i = 0,03 | ca. 0,5 l/s·m bei 20 kPa | |
| hart – weich, i = 0,03 | ca. 0,18 l/s·m bei 50 kPa | |
| hart – weich, i = 0,03 | ca. 0,02 l/s·m bei 100 kPa | |
Eigenschaften des Geotextiles
| Eigenschaft | Wert | Toleranz |
|---|---|---|
| Material | Polypropylen | |
| Flächengewicht | ca. 125 g/m² | ± 15 % |
| Dicke bei 2 kPa | ca. 0,73 mm | ± 11 % |
| Zugfestigkeit MD/CD | ca. 8,1 kN/m | - 1,3 % |
| Durchdrückverhalten | 1.400 N | - 20 % |
| Durchschlagverhalten (Kegelfallversuch) | 33 mm | + 15 % |
| Wasserdurchlässigkeit normal zur Ebene | 100 l/s·m² | - 30 % |
| Charakteristische Öffnungsweite | 110 μm | ± 50 % |
Eigenschaften des Wirrfaserkerns
| Eigenschaft | Wert |
|---|---|
| Material | Dreidimensionale Wirrfaser aus UV stabilisierten PP Monofilamenten |
| Flächengewicht | ca. 540 g/m² |
Abmessung des Verbundstoffes
| Eigenschaft | Wert |
|---|---|
| Material | PP Monofilamente mit zwei PP Geotextilien |
| Rollenmaß | ca. 2 m x 18 m |
