PM 20
PM 20 ist eine Hochleistungs-Noppenbahn mit 20 mm hohen Noppen und die ideale Lösung für die Ableitung von Steig-, Sicker- und Stauwasser in Tunnelkonstruktionen.

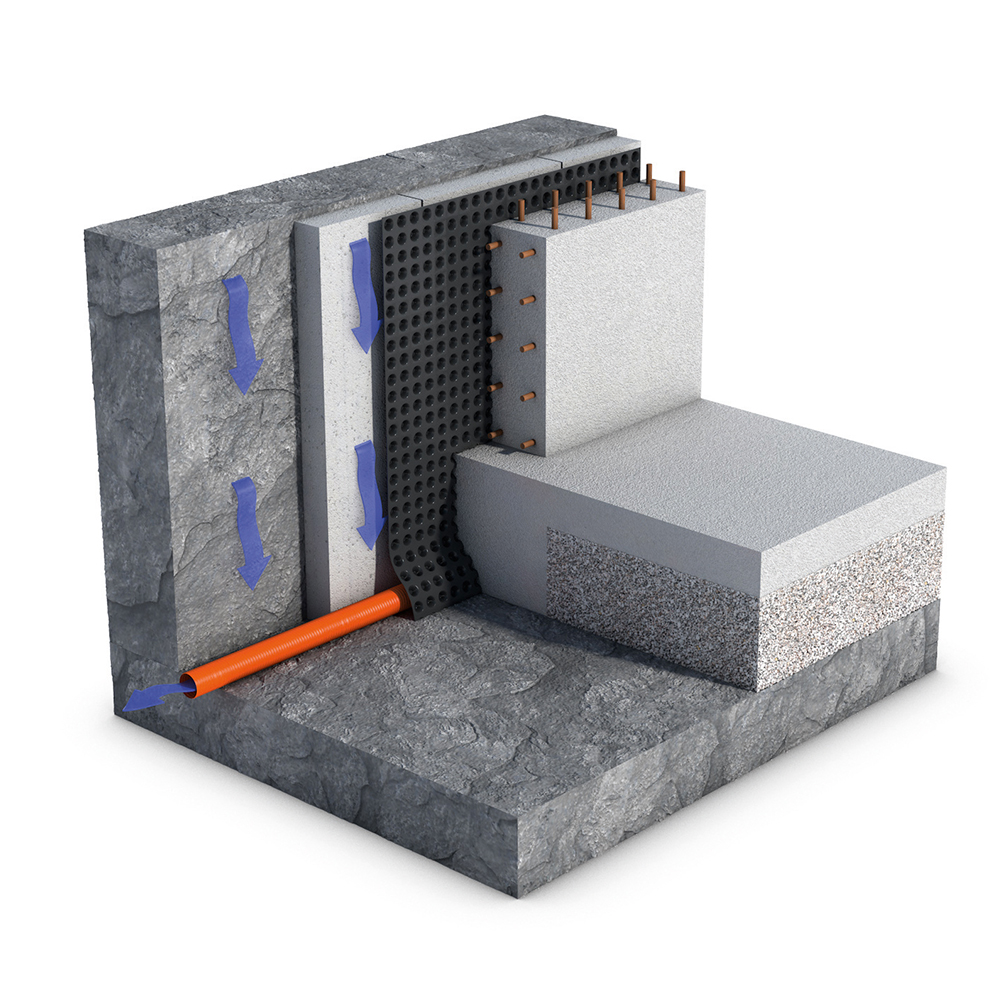

PM 20 ist eine Hochleistungs-Drainagebahn und gilt als ideale Lösung für die Ableitung von Steig-, Sicker- und Stauwasser in Tunnelkonstruktionen. Gegenüber herkömmlichen Noppenbahnen bietet sie ein Vielfaches an Drainagekapazität. PM 20 wird im Ingenieurbau z. B. als verlorene Schalung zwischen Verbau und Beton-Bauwerkswand verwendet.
Anfallendes Wasser kann dann bereits in der Rohbauphase entsprechend abgeleitet werden. Die Noppenhöhe von 20 mm bietet eine enorme Drainagekapazität von ca. 8,54 l/s*m. Die Druckfestigkeit von ca. 160 kN/m² sorgt für hohe Sicherheit und entspricht 16 t Druckbelastbarkeit pro m².

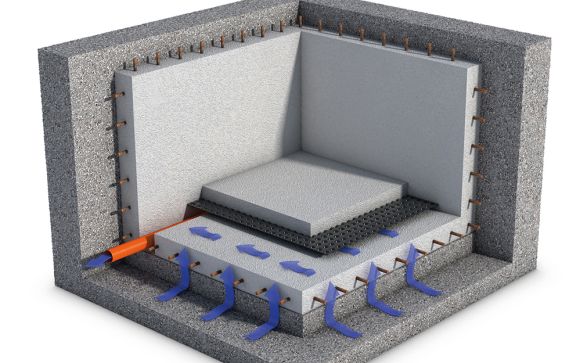

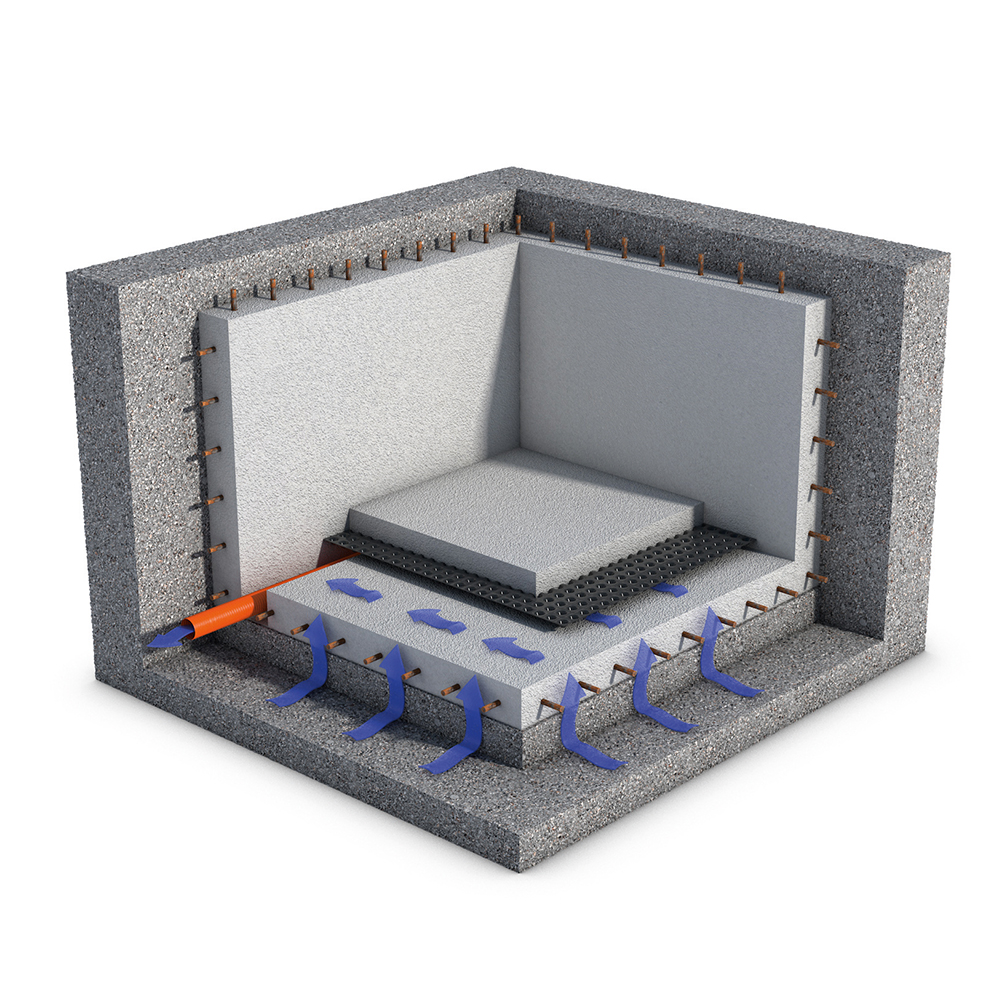

Im Tunnelbau bietet PM 20 große Vorteile. So nimmt sie bei horizontaler Verlegung große Mengen an Bergwasser auf und leitet es sicher in die Drainageleitung am Fußpunkt ab. Der große Drainagequerschnitt schafft sichere Reserven für mögliche Querschnittsverengungen durch Versinterungen.
Technische Daten
| Material | HDPE |
|---|---|
| Noppenhöhe | 20 mm |
| Druckfestigkeit | ca. 160 kN/m² |
| Wasserableitfähigkeit | ca. 8,54 l/s*m bei 20 kPa hart/weich |
| Luftvolumen zwischen den Noppen | ca. 14 Liter/m² |
| Temperaturbeständigkeit | –30 °C bis +80 °C |
| Brandverhalten | Klasse E |
| Rollenlänge | 20 m (weitere Längen auf Anfrage) |
| Rollenbreite | 0,5 m / 1,0 m / 1,5 m / 2,0 m |
| Chem. Eigenschaften | chemikalienbeständig |
| Biolog. Eigenschaften | beständig gegen Bakterien und Pilze, verrottungsfest, wurzelfest |
| Physiolog. Eigenschaften | trinkwasserunbedenklich |

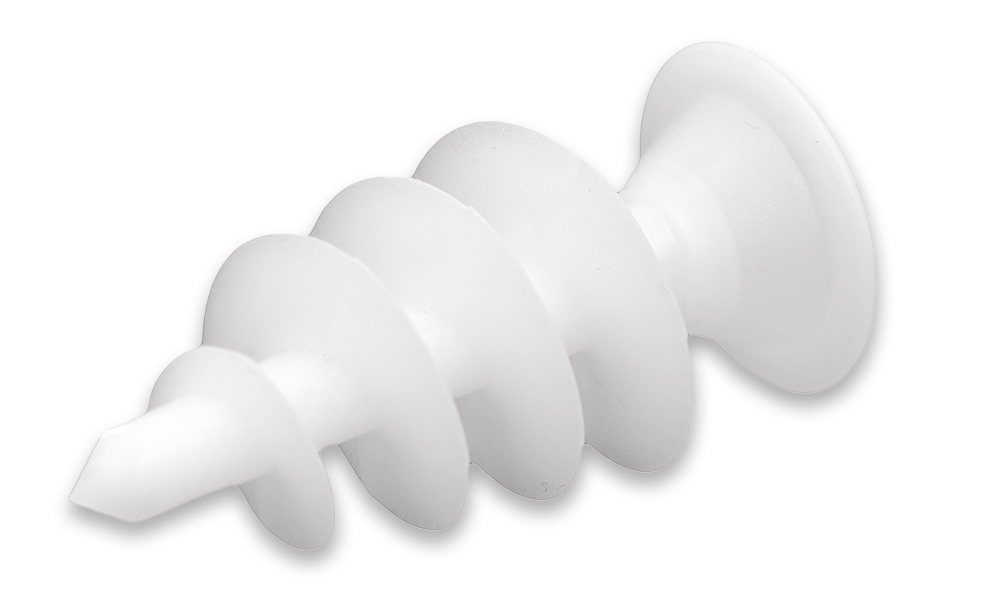

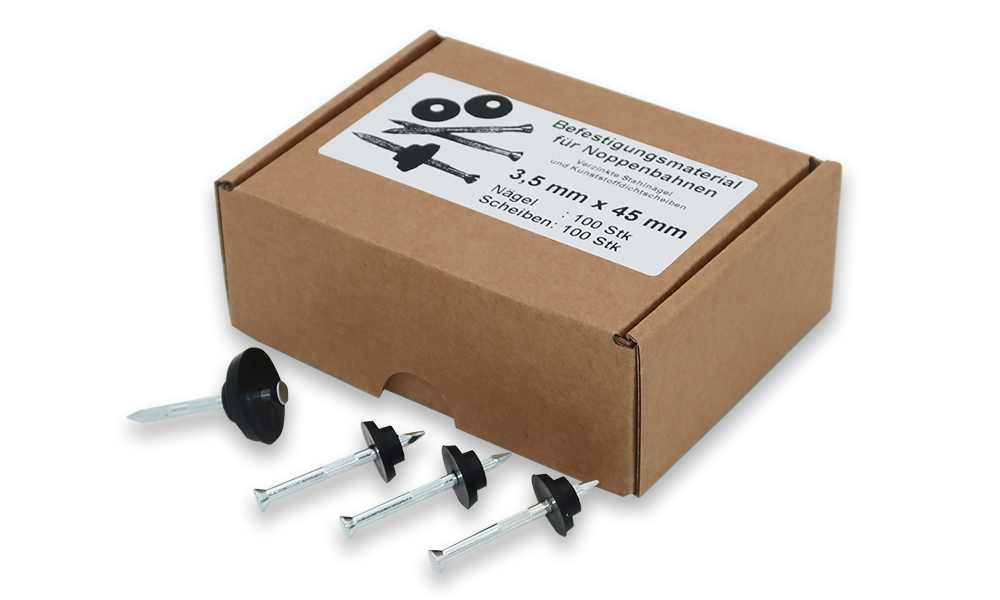

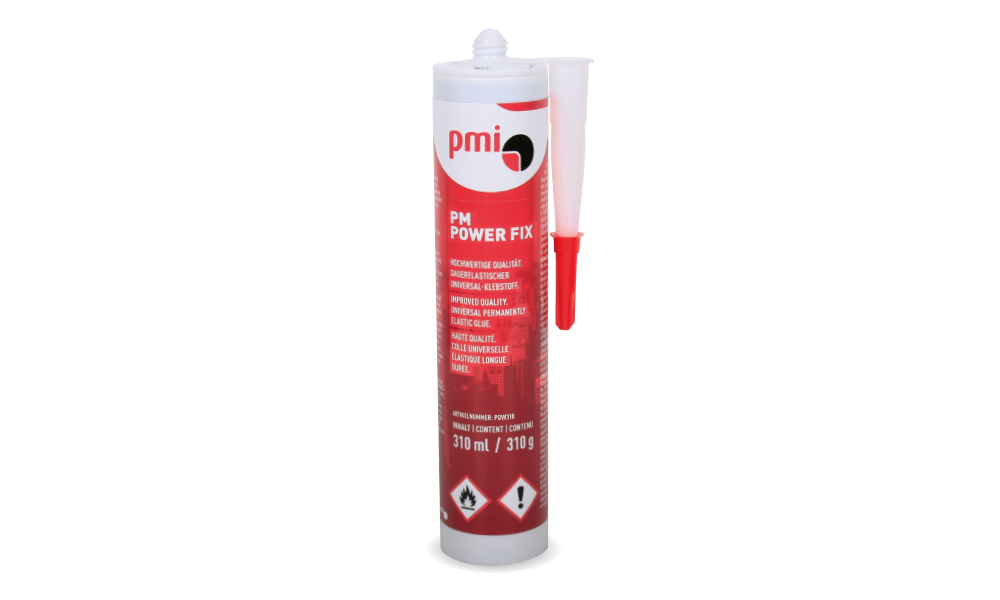

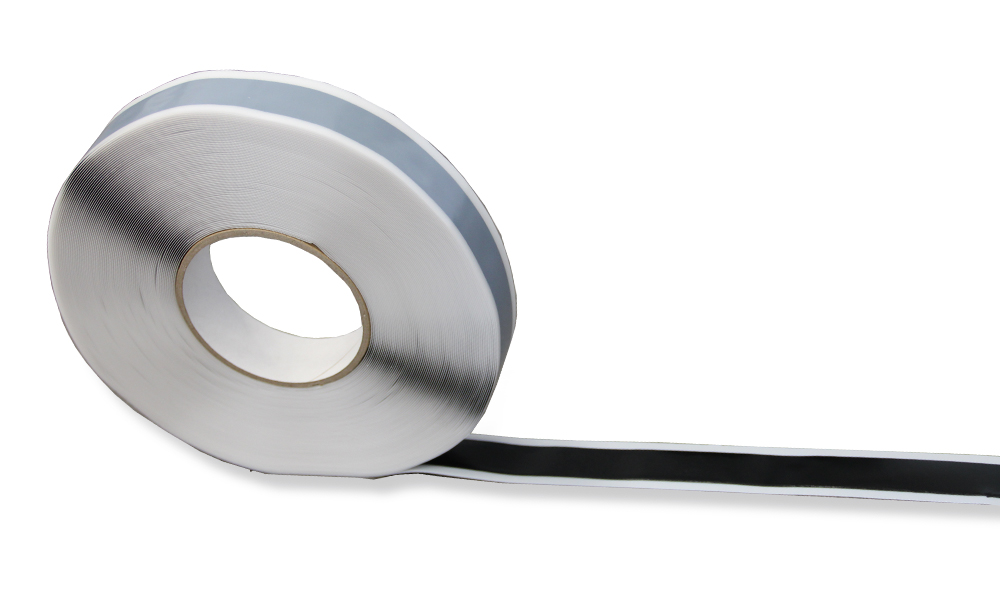

Passendes Zubehör
