PM TERRA-TEC

Drainagebahn

PM TERRA-TEC ist der neue Champion unter den Schutz- und Drainagesystemen und damit die beste Lösung für die horizontale sowie vertikale Flächendrainage auf allen druckstabilen Untergründen.

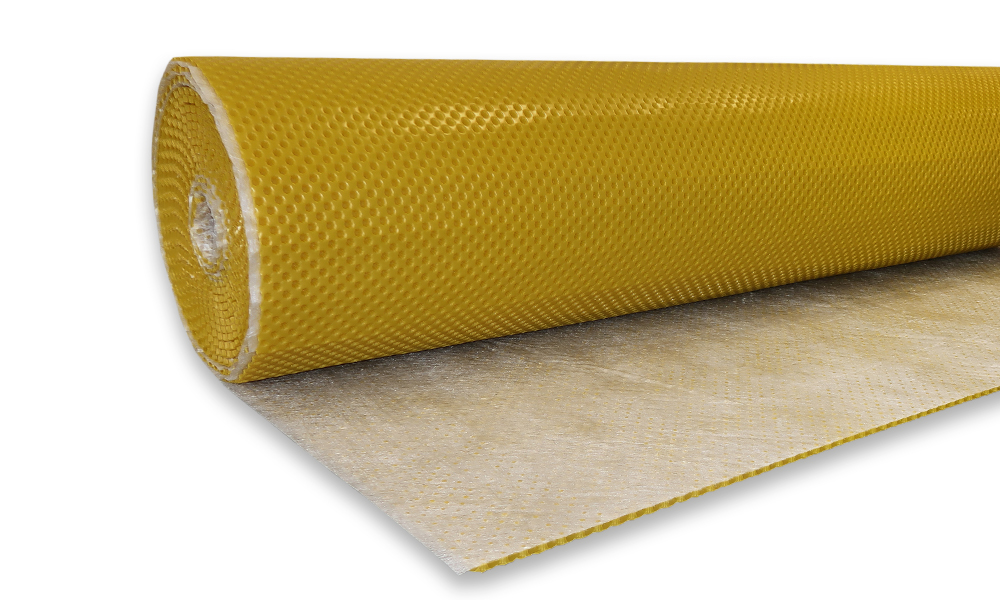

PM TERRA-TEC besteht aus einer innovativen Noppenbahn mit speziell verstärkten und trowalisierten Noppen für extrahohe Drainagekapazität und extreme Druckfestigkeit.

Durch besonders viele Noppen und eine glatte Rückseite wird die beste Lastverteilung sowie ein perfekter Schutz auf der Abdichtung erreicht. Hinzu kommt ein neuartiges Überlappungssystem nach dem Druckknopfprinzip. Dieses ist leicht anwendbar und komplett wetterunabhängig. Das aufkaschierte hochwertige, besonders stabile Geotextil rundet die Palette an Produktvorteilen perfekt ab.  Dieses zweilagige System schützt die darunterliegende Abdichtung sicher gegen mechanische Beschädigungen, aber auch vor schädlicher thermischer Beanspruchung.

PM TERRA-TEC weist eine extreme Druckfestigkeit von ca. 500 kN/m² auf. Das Produkt ist in sieben Breiten von 0,50 bis 2,50 m erhältlich. Die optimale Wasserableitfähigkeit liegt um ein Vielfaches höher als es die Drainagenorm DIN 4095 erfordert.

PM TERRA-TEC schützt Tagbautunnel, Trägerbohlwände und Brückenwiderlager nach Richtzeichnung WAS 7 sicher vor Staunässe.

Tagbautunnel (Cut & Cover) werden nicht auf klassische Weise im Sprengvortrieb oder mittels einer Tunnelbohrmaschine hergestellt. Tagbautunnel kommen bei geringer Überdeckung zum Einsatz und werden wie herkömmliche Bauwerke von der Außenseite her abgedichtet. Der Einbau von PM TERRA-TEC erfolgt anschließend zum Schutz der Abdichtung und zur Vermeidung von Stauwasser.

Brückenwiderlager tragen die Brückenüberbau-Enden und übertragen vertikale und horizontale Kräfte in den Baugrund ab. Eine rückseitige Drainageschicht ist unerlässlich, da möglicher Wasserdruck die Standsicherheit des Brückenwiderlager beeinträchtigen kann. Die bast schreibt die Verwendung von leistungsfähigen Drainageschichten vor. PM TERRA-TEC ist auch hier eine perfekte Lösung, die den rückseitigen Wasserdruck sicher ableitet.

Der Verbau mit Trägerbohlwänden ist eine der üblichsten Baugrubensicherungen. Der Berliner Verbau weist dabei einen hohen Fugenanteil gegenüber dem anstehenden Boden auf. Leistungsfähige Drainageschichten verhindern eine Verschlammung. PM TERRA-TEC eignet sich bestens als Hochleistungsdrainage bei Trägerbohlwänden, das Geotextil weist bei der Verlegung in Richtung des Verbau. Die Drainagebahn wird anschließend mit einbetoniert.

Noppenbahn HDPE
Geotextil Polypropylen
Noppenhöhe ca. 11 mm
Gesamtgewicht ca. 700 g/m²
Noppenanzahl ca. 4.000 Noppen/m²
Druckfestigkeit ca. 500 kN/m² = ca. 50 t/m²
Farbe Gelbgold
Wasserableitfähigkeit i = 1,0 ca. 3,15 l/s·m bei 20 kPa weich/weich
Wasserableitfähigkeit i = 0,01 ca. 0,24 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,02 ca. 0,35 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,03 ca. 0,45 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,05 ca. 0,60 l/s·m bei 20 kPa starr/weich
Rollenlänge 12,5 / 15 / 20 m
Rollenbreite 0,5 / 0,75 / 1,0 / 1,5 / 2,0 / 2,4 / 2,5 m
Luftvolumen
zwischen den Noppen
ca. 0,7 m²/m²
Temperaturbeständigkeit –30 °C bis +80 °C
Chem. Eigenschaften chemikalienbeständig
Physiolog. Eigenschaften trinkwasserunbedenklich
Charakteristische
Öffnungsweite
ca. 170 μm
Wasserdurchlässigkeit
EN ISO 11058
ca. 100 · 10-3 m/s
Brandverhalten Klasse E
