PM TERRA-TEC

Drainagebahn

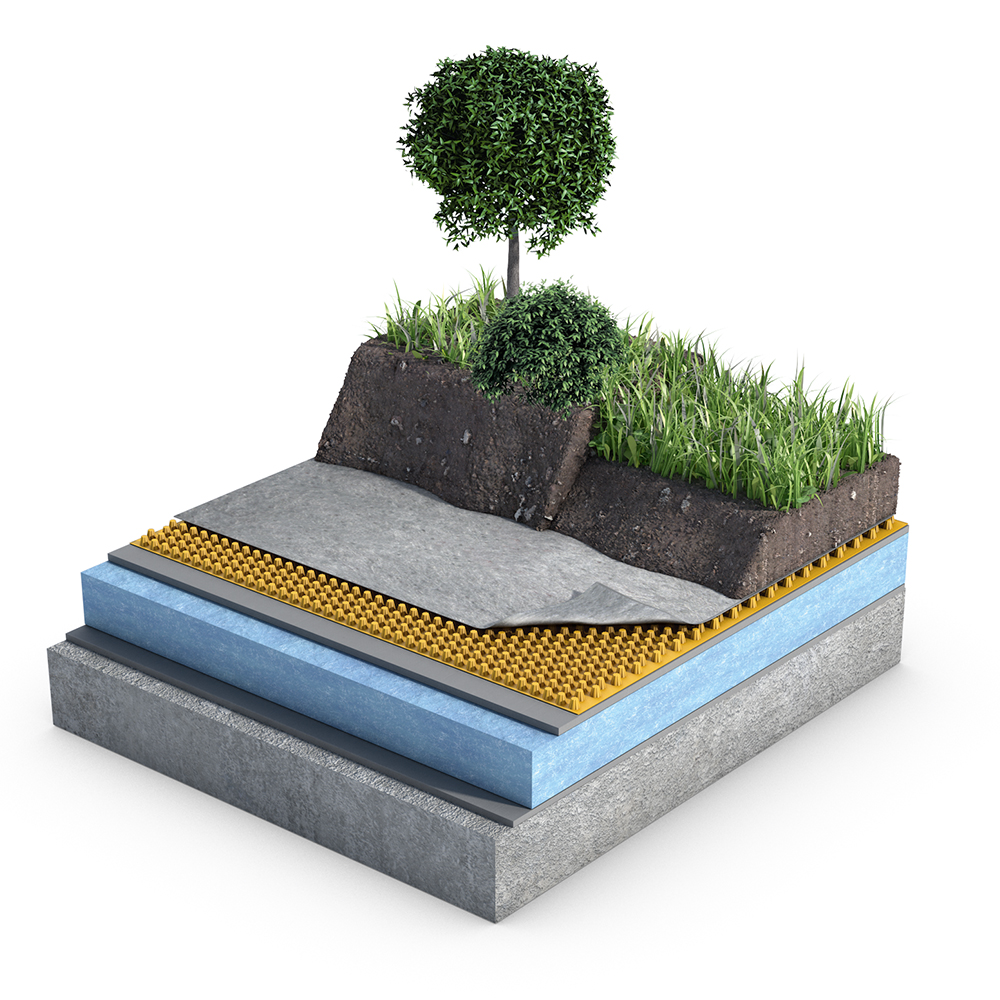

PM TERRA-TEC ist der neue Champion unter den Schutz- und Drainagesystemen und damit die beste Lösung für die horizontale Flächendrainage bei der Dachbegrünung.

PM TERRA-TEC besteht aus einer innovativen Noppenbahn mit speziell verstärkten und trowalisierten Noppen für extrahohe Drainagekapazität und extreme Druckfestigkeit.

Durch besonders viele Noppen und eine glatte Rückseite wird die beste Lastverteilung sowie ein perfekter Schutz auf der Abdichtung erreicht. Hinzu kommt ein neuartiges Überlappungssystem nach dem Druckknopfprinzip. Dieses ist leicht anwendbar und komplett wetterunabhängig. Das aufkaschierte hochwertige, besonders stabile Geotextil rundet die Palette an Produktvorteilen perfekt ab.  Dieses zweilagige System schützt die darunterliegende Abdichtung sicher gegen mechanische Beschädigungen, aber auch vor schädlicher thermischer Beanspruchung.

PM TERRA-TEC weist eine extreme Druckfestigkeit von ca. 500 kN/m² auf. Das Produkt ist in sieben Breiten von 0,50 bis 2,50 m erhältlich. Die optimale Wasserableitfähigkeit liegt um ein Vielfaches höher als es die Drainagenorm DIN 4095 erfordert.

PM TERRA-TEC schützt erdüberschüttete Tiefgaragendecken und begrünte Flachdächer sicher vor Staunässe.  PM TERRA-TEC verfügt dabei über ein deutlich größeres Wasserableitvermögen als mineralische Schüttungen als Drainageschichten. Auf diese Weise sorgt sie für einen ungehinderten Wasserabfluss. In der Folge schützt sie sicher und leistungsstark vor Staunässe und damit vor drohender Vermoosung bzw. vor Vegetationsausfall. Die Feuchtigkeit gelangt durch das Geotextil in die Noppenkanäle und wird dort sicher abgeleitet. Das Geotextil wirkt dabei wie ein Filter und verhindert, dass die Noppenkanäle zuschlämmen. Mit 11 mm Höhe gewährleistet die Drainagebahn einen niedrigen Gesamtaufbau. Die verlegte Drainagebahn kann direkt mit einer Schubkarre befahren werden, bei zuvor erfolgter Bodenausschüttung von min. 20 cm lässt sich PM TERRA-TEC auch mit Radladern befahren.

Noppenbahn HDPE
Geotextil Polypropylen
Noppenhöhe ca. 11 mm
Gesamtgewicht ca. 700 g/m²
Noppenanzahl ca. 4.000 Noppen/m²
Druckfestigkeit ca. 500 kN/m² = ca. 50 t/m²
Farbe Gelbgold
Wasserableitfähigkeit i = 1,0 ca. 3,15 l/s·m bei 20 kPa weich/weich
Wasserableitfähigkeit i = 0,01 ca. 0,24 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,02 ca. 0,35 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,03 ca. 0,45 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,05 ca. 0,60 l/s·m bei 20 kPa starr/weich
Rollenlänge 12,5 / 15 / 20 m
Rollenbreite 0,5 / 0,75 / 1,0 / 1,5 / 2,0 / 2,4 / 2,5 m
Luftvolumen
zwischen den Noppen
ca. 0,7 m²/m²
Temperaturbeständigkeit –30 °C bis +80 °C
Chem. Eigenschaften chemikalienbeständig
Physiolog. Eigenschaften trinkwasserunbedenklich
Charakteristische
Öffnungsweite
ca. 170 μm
Wasserdurchlässigkeit
EN ISO 11058
ca. 100 · 10-3 m/s
Brandverhalten Klasse E
