PM TERRA-TEC

Drainagebahn

PM TERRA-TEC ist der neue Champion unter den Schutz- und Drainagesystemen und damit die beste Lösung für die horizontale Flächendrainage auf allen druckstabilen Untergründen.

Bei begehbaren und befahrbaren Flachdachaufbauten mit Platten- oder Pflasterbelägen ist eine vollflächige Drainageschicht notwendig, um Stauwasser sicher zu verhindern. Stauwasser kann im Winter zu Frostschäden, Auffrierungen und Verwerfungen des Belags führen.

PM TERRA-TEC besteht aus einer innovativen Noppenbahn mit speziell verstärkten und trowalisierten Noppen für extrahohe Drainagekapazität und extreme Druckfestigkeit.

Durch besonders viele Noppen und eine glatte Rückseite wird die beste Lastverteilung sowie ein perfekter Schutz auf der Abdichtung erreicht. Hinzu kommt ein neuartiges Überlappungssystem nach dem Druckknopfprinzip. Dieses ist leicht anwendbar und komplett wetterunabhängig. Das aufkaschierte hochwertige, besonders stabile Geotextil rundet die Palette an Produktvorteilen perfekt ab. Dieses zweilagige System schützt die darunterliegende Abdichtung sicher gegen mechanische Beschädigungen, aber auch vor schädlicher thermischer Beanspruchung.

PM TERRA-TEC weist eine extreme Druckfestigkeit von ca. 500 kN/m² auf. Das Produkt ist in sieben Breiten von 0,50 bis 2,50 m erhältlich. Die optimale Wasserableitfähigkeit liegt um ein Vielfaches höher als es die Drainagenorm DIN 4095 erfordert.

PM TERRA-TEC schützt Tiefgaragendecken, Terrassen und andere horizontale genutzte Dachflächen sicher vor Staunässe.

Die Feuchtigkeit gelangt durch das Geotextil in die Noppenkanäle und wird dort sicher abgeleitet. Das Geotextil wirkt dabei wie ein Filter und verhindert, dass die Noppenkanäle zuschlämmen. Das optimale Hochleistungs-Geotextil besitzt eine sehr hohe Anfangsfestigkeit mit geringster Verformung unter zunehmender Gebrauchslast. Gerade bei befahrbaren und bei begehbaren Flächen wird auch der Schallschutz immer wichtiger.

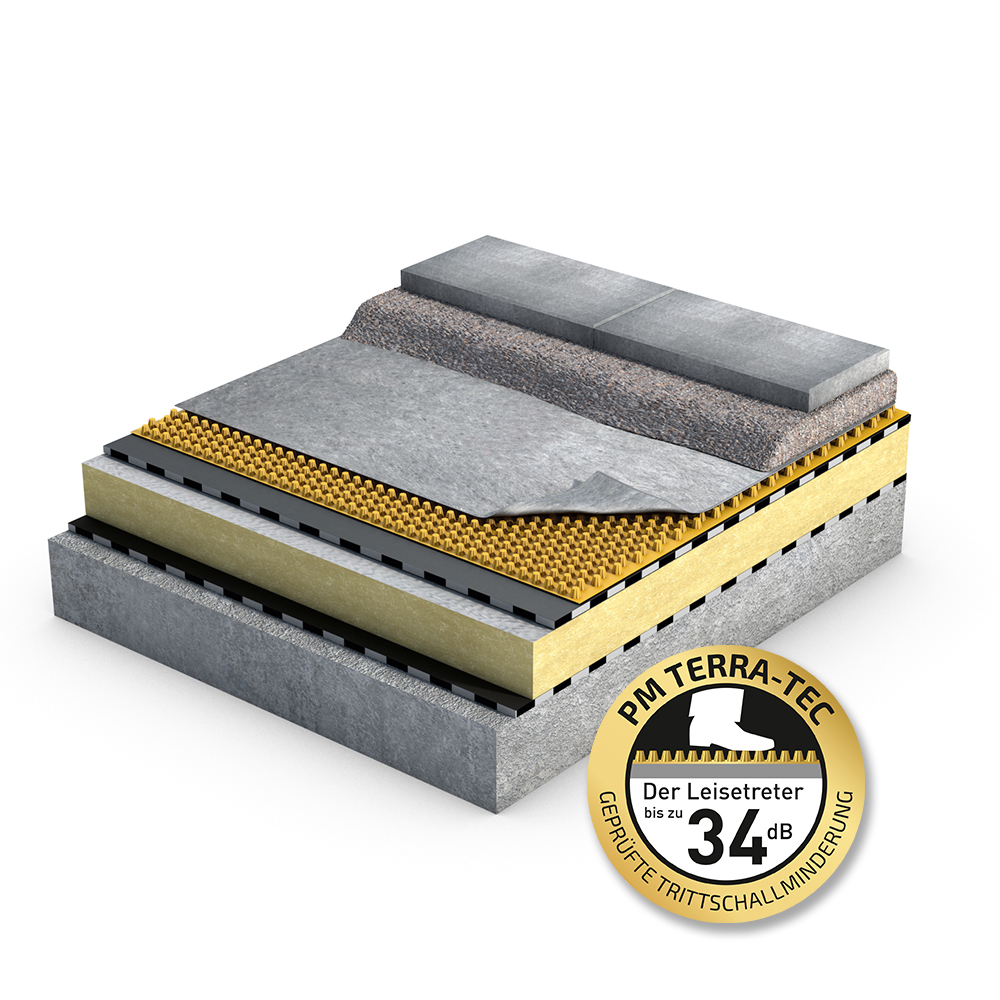

PM TERRA-TEC bietet auch eine geprüfte Trittschallminderung bis zu 34 dB je nach Dachaufbau.

Noppenbahn	HDPE
Geotextil	Polypropylen
Noppenhöhe	ca. 11 mm
Gesamtgewicht	ca. 700 g/m²
Noppenanzahl	ca. 4.000 Noppen/m²
Druckfestigkeit	ca. 500 kN/m² = ca. 50 t/m²
Farbe	Gelbgold
Wasserableitfähigkeit i = 1,0	ca. 3,15 l/s·m bei 20 kPa weich/weich
Wasserableitfähigkeit i = 0,01	ca. 0,24 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,02	ca. 0,35 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,03	ca. 0,45 l/s·m bei 20 kPa starr/weich
Wasserableitfähigkeit i = 0,05	ca. 0,60 l/s·m bei 20 kPa starr/weich
Rollenlänge	12,5 / 15 / 20 m
Rollenbreite	0,5 / 0,75 / 1,0 / 1,5 / 2,0 / 2,4 / 2,5 m
Luftvolumen zwischen den Noppen	ca. 0,7 m²/m²
Temperaturbeständigkeit	–30 °C bis +80 °C
Chem. Eigenschaften	chemikalienbeständig
Physiolog. Eigenschaften	trinkwasserunbedenklich
Charakteristische Öffnungsweite	ca. 170 μm
Wasserdurchlässigkeit EN ISO 11058	ca. 100 · 10^-3 m/s
Brandverhalten	Klasse E

Downloads

Gerade bei befahrbaren und bei begehbaren Flächen wird der Schallschutz immer wichtiger. Je geringer die Lärmbelästigung, desto höher ist der Wohnkomfort. Darum kommt zum Beispiel bei der Planung einer Terrasse neben einer hohen Drainagekapazität auch der wirksamen Trittschalldämmung eine besondere Bedeutung zu.

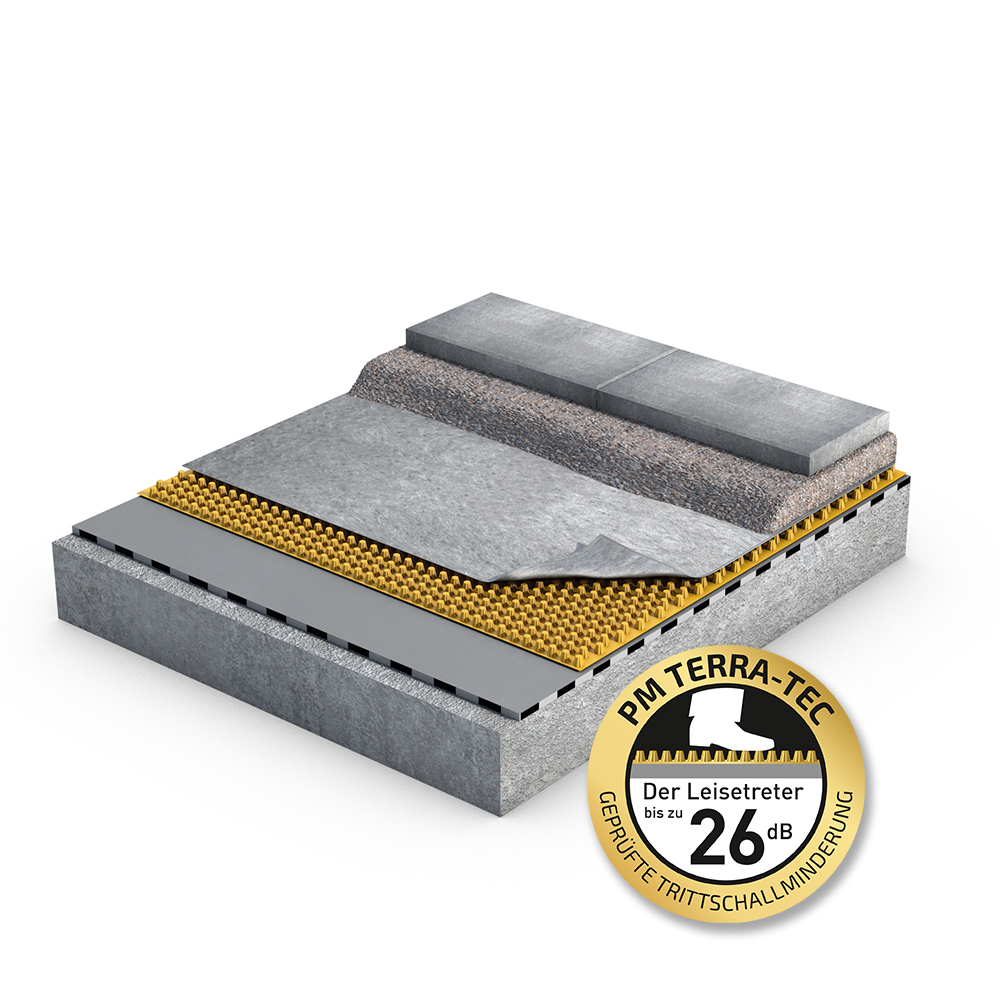

Bei Trittschallprüfungen im Labor für Bauakustik der Fachhochschule Wiesbaden wurde untersucht, welches Trittschallverbesserungsmaß sich durch den Einbau von PM TERRA-TEC zwischen Abdichtung und dem Splittbett des Belags in Kombination mit unterschiedlichen Flachdachaufbauten ergibt.
Grundlage dieser wissenschaftlichen Untersuchung war die DIN EN ISO 140-1.
Das eindeutige Ergebnis: bis zu 34 dB Trittschallverbesserung!
