PM 20
Noppenbahn
PM 20 ist eine Hochleistungs-Drainagebahn und gilt als ideale Lösung für die Ableitung von Steig-, Sicker- und Stauwasser in Tunnelkonstruktionen. Gegenüber herkömmlichen Noppenbahnen bietet sie ein Vielfaches an Drainagekapazität. PM 20 wird im Ingenieurbau z. B. als verlorene Schalung zwischen Verbau und Beton-Bauwerkswand verwendet.
Anfallendes Wasser kann dann bereits in der Rohbauphase entsprechend abgeleitet werden. Die Noppenhöhe von 20 mm bietet eine enorme Drainagekapazität von ca. 8,54 l/s*m. Die Druckfestigkeit von ca. 160 kN/m² sorgt für hohe Sicherheit und entspricht 16 t Druckbelastbarkeit pro m².

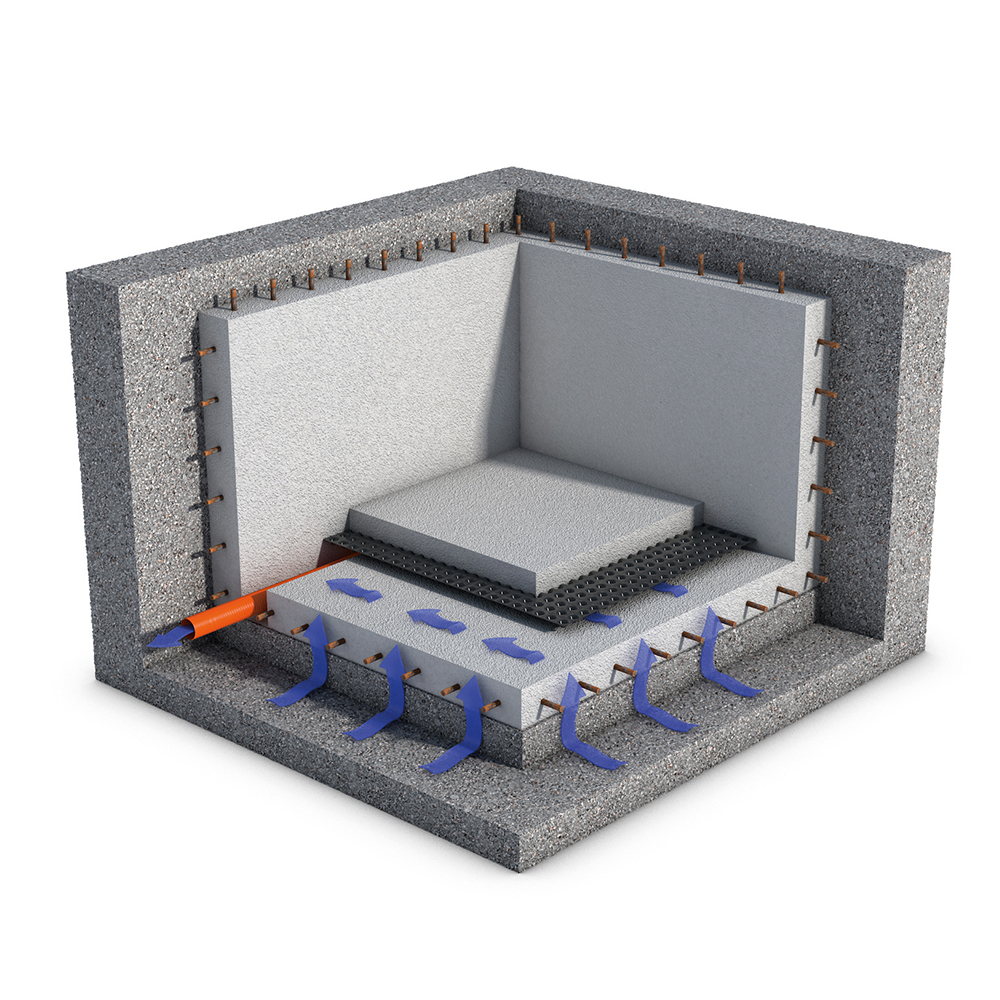

Im Tunnelbau bietet PM 20 große Vorteile. So nimmt sie bei horizontaler Verlegung große Mengen an Bergwasser auf und leitet es sicher in die Drainageleitung am Fußpunkt ab. Der große Drainagequerschnitt schafft sichere Reserven für mögliche Querschnittsverengungen durch Versinterungen.
| Material | HDPE |
| Noppenhöhe | 20 mm |
| Druckfestigkeit | ca. 160 kN/m² |
| Wasserableitfähigkeit | ca. 8,54 l/s*m bei 20 kPa hart/weich |
| Luftvolumen zwischen den Noppen | ca. 14 Liter/m² |
| Temperaturbeständigkeit | –30 °C bis +80 °C |
| Brandverhalten | Klasse E |
| Rollenlänge | 20 m (weitere Längen auf Anfrage) |
| Rollenbreite | 0,5 m / 1,0 m / 1,5 m / 2,0 m |
| Chem. Eigenschaften | chemikalienbeständig |
| Biolog. Eigenschaften | beständig gegen Bakterien und Pilze, verrottungsfest, wurzelfest |
| Physiolog. Eigenschaften | trinkwasserunbedenklich |
Dieses Produkt ist auf Anfrage auch mit einer Druckfestigkeit von 190, 210 oder 230 kN/qm erhältlich.
Passendes Zubehör
PM MONTAGEDÜBEL
PM MONTAGEDÜBEL dient zur Befestigung von Noppen- und Drainagebahnen auf Perimeterdämmungen aus druckstabilem XPS Dämmstoff.
PM RANDABSCHLUSSPROFIL
PM RANDABSCHLUSSPROFIL in Metall oder Kunststoff. Ein praktisches Randabschlussprofil als oberer Abschluss von Noppen- und Drainagebahnen.
PM MONTAGEKNÖPFE MIT STAHLNÄGELN
PM MONTAGEKNÖPFE mit gehärteten Stahlnägeln. Stahlnägel mit Montageknöpfen für die rationelle Befestigung von Noppen- und Drainagebahnen an Beton und Mauerwerk.
PM POWER FIX
PM POWER FIX Hochleistungsklebstoff ist ein dauerelastischer Kleber zum Verkleben und Verbinden von PMI Mauerwerkssperren, PMI Noppen- und Drainagebahnen und PMI Steildachbahnen.
PM BUTYLKLEBEBAND
PM BUTYLKLEBEBAND in 20 mm Breite. Beidseitig stark klebende, wasserdichte Butylkautschukmasse zum Abdichten und Verkleben von Wind- und Dampfsperren, Unterdeckbahnen, Noppen- und Drainagebahnen sowie Mauerwerkssperren.
